安富利推出了一款HDMI解決方案，其核心組成部分包括ADI公司的HDMI專用收發芯片ADV7623和NXP公司的微控制器LPC2138，如圖1所示。

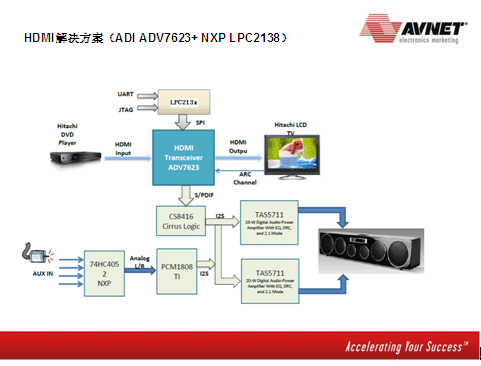

圖1 硬件框圖
該方案是具有音頻輸出/ARC/CEC功能的HDMI1.4收發器模塊，其主要功能特點包括：2路HDMI輸入、2路AV輸入（可設計成多入一出），一路HDMI視頻輸出，分離HDMI中的音頻信號；兼容HDMI 1.3b、HDMI 1.4、HDCP1.2，完全支持1080p、2K（2048×1080）和WUXGA（1920×1200）等分辨率，具有良好的兼容性；支持HDMI 1.4音頻回授通道(Audio Return Channel，ARC)；支持HDMI CEC，簡化數字家庭的操作，一個遙控器可以控制所有支持HDMI的數字產品；視頻放大信號帶寬達到2.5Gbps/250MHz，支持熱插撥、錯誤自動糾錯功能；支持LPCM、DTS Digital、Dobly Digital(DTS-HD、Dolby TrueHD)等音頻格式；軟件可以依客戶需求進行修改。
方案演示會
演講人：Ray Cai (蔡志威)
職務：AVNET應用工程師
有7年消費類電子軟件開發經驗,現任安富利電子NXP產品線的應用工程師,主要負責MCU,Bipolar,Ident等等的產品技術支持。
日期：2013-06-05
技術支持
方案應用論壇
元器件配套
| Part Number | Description |
| LPC2138FBD64/01,15 | 32 bit ARM7, 512K Flash,32K RAM, Enhanced UARTs,ADC,Fast I/Os and BOD |
| 74HC4052D,653 | Dual 4-channel analog multiplexer/demultiplexer |
